您现在的位置：首页 >> 产品展示 >> 立式加工中心和数控镗铣床

立式加工中心和数控镗铣床 >> 滑动导轨

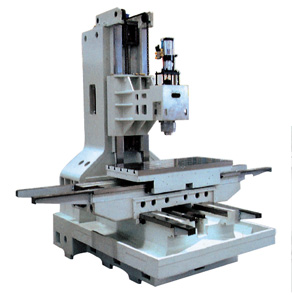

高刚性结构优良制造
◎ 应用计算机辅助设计(CAD)系统完成机床最优结构设计。
◎ 导轨、主轴锥孔淬火、工作台面淬火等方面的专有技术、保证硬度和精度稳定性。
◎ 机床基础件采用特种铸件、高刚度结构；导轨淬火磨削。与其相配的导轨贴塑、自动间歇润滑、进给平稳
无爬行。精度保持性好。
◎ 机床具有强力切削、刚性攻丝、大流量冷却、宽排屑槽。

滑动导轨主要数据参数

项目	单位	TXH850 TXK850	TXH1060 TXK1060	TXH1265 TXK1265	TXH1370 TXK1370	TXH1580 TXK1580	TXH1680 TXK1680	TXH1690 TXK1690	TXH1890 TXK1890
工作台尺寸(长×宽)	mm	950×500	1300×600	1400×650	1500×710	1700×800	1800×800	1800×900	2000×900
X轴行程	mm	800	1000	1200	1300	1500	1600	1600	1800
Y轴行程	mm	500	600	650	700	800	800	900	900
Z轴行程	mm	500	650	650	650	700	700	700	700
主轴端面至台面距离	mm	130-630	130-780	120-770(BT40) 100-750(BT50)	100-750	150-850	150-850	150-850	150-850
T型槽数量及宽度	mm	3×18×150	5×18×120	5×18×130	5×18×140	5×22×150	5×22×150	5×22×150	5×22×150
主轴中心至立柱导轨面距离	mm	550	655	700	820	850	850	950	950
主电机功率	kW	7.5/11	11/15	11/15 15/18.5	15/18.5 (22/26可选)	22/26		22/26
★ 主轴最高转速	rpm	6000(8000可选)
快速移动速度 X,Y	mm/min	15000,15000
Z	mm/min	15000
最大进给速度	mm/min	5000
工作台最大承重	kg	600	1000	1000	1200	1500	1500	1500	1700
定位精度 JB	mm	0.016	0.02	0.025	0.025	0.025	0.025	0.025	0.025
JIS	mm	±0.004	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005
重复定位精度 JB	mm	0.01	0.01	0.012	0.012	0.012	0.012	0.012	0.012
JIS	mm	±0.0025	±0.0025	±0.003	±0.003	±0.003	±0.003	±0.003	±0.003
刀柄型号		BT40	BT40	BT40 BT50	BT50	BT50	BT50	BT50	BT50
★ 刀库容量	pieces	16/20/24
★ 换刀时间机械手	s	2.4	2.4	5.5	5.5	5.5	5.5	5.5	5.5
★ (刀对刀) 斗笠式	s	6.3	6.3	7.5	7.5	7.5	7.5	7.5	7.5
刀具最大直径	mm	80	80	110	110	110	110	110	110
刀具最大长度	mm	300	300	350	350	350	350	350	350
刀具最大重量	kg	8	8	12.5	12.5	12.5	12.5	12.5	12.5
★ 数控系统		FANUC / SIMENS / 三菱系统
气源	L/min	60
机床重量	kg	5000	9000	9500	12000	15000	16000	17000	17000
外形尺寸（长×宽×高）	mm	2600×200 ×2600	3250×2700 ×2700	3511×2700 ×2800	3900×3060 ×2650	4260×3542 ×3200	4260×3542 ×3200	4260×3645 ×3200	4800×3400 ×3800

1.上述有关参数可以因客户需求而设计制造。
2.带★的是选项功能
3.本公司随时进行研发创新工作，因此以上内容如有修改，变更恕不另行通知。
