| 机床特点： |
◎ 底座采用流行倒“T”型布局，整体结构刚性高，全行程不产生颠覆力矩。
◎ 底座铸件用高精度五面龙门加工，只需一次装夹即可完成五面的铣削、钻孔、攻丝，减少了装夹误差，提高了加工精度。
◎ 丝杠采用成组60°角接触球轴承，双支撑并进行预拉伸，确保传动精度。
◎ 采用高频淬火滑动导轨或重载高精度滚柱导轨，能够承受大负荷切削，具有良好的减震性。
◎ 采用台湾高精度主轴，标准转速6000rpm，并带有主轴气幕保护装置，确保主轴精度稳定，寿命长。
◎ 数控回转工作台、分度工作台、交换工作台可选。 |
| 机床规格及技术参数 |
| 机床型号 |

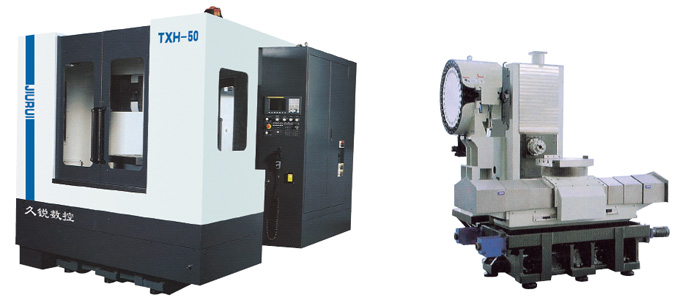

TXH-50(线轨型) |
TXH-63(线轨型) |
TXH-80(线轨型) |
| 工作台尺寸(长度×宽度) |
500×500mm |
630×630mm |
800×800mm |
| 工作台数量 |
1 |
1 |
1 |
| 工作台分度 |
1°×360 |
1°×360 |
1°×360 |
| T型槽(槽数×槽宽×间距) |
5×18×100mm |
5×22×125mm |
5×22×160mm |
| 工作台最大载荷 |
500kg |
1000kg |
1500kg |
| 工作台左右行程(x轴) |
700mm |
950mm |
1300mm |
| 工作台前后行程(z轴) |
580mm |
830mm |
900mm |
| 主轴箱上下行程(Y轴) |
580mm |
750mm |
900mm |
| 主轴中心线到工作台面距离 |
120～700mm |
120～870mm |
100～1000mm |
| 主轴端面到工作台中心距离 |
200～780mm |
170～1000mm |
180～1080mm |
| 主轴锥孔锥度号 |
BT40 |
BT50 |
BT50 |
| 主轴最高转速 |
8000rpm |
8000rpm |
6000rpm |
| 快速移动速度(X、Y、Z) |
24000mm/min |
24000mm/min |
24000mm/min |
| 转台最大速度 |
5 rpm |
10 rpm |
10 rpm |
| 刀库容量 |
30 |
40 |
40 |
| 选刀方式 |
随机 |
随机 |
随机 |
| 最大刀具尺寸(直径×长度) |
Φ77x320
相邻无刀Φ130x3200.02 |
Φ125x350
相邻无刀Φ250x350 |
Φ125x350
相邻无刀Φ250×350 |
| 最大刀具重量 |
8kg |
25kg |
25kg |
| 换刀时间(刀对刀) |
2.5s |
5.5s |
5.5s |
| 机床重量 |
12000kg |
14000kg |
18000kg |
| 定位精度 JB |
0.01 mm |
0.012mm |
0.012mm |
| 重复定位精度 JB |
0.006mm |
0.008mm |
0.008mm |
|
|
|
|
|
