| 主轴连续切削扭距功率曲线图 |
 |
提供大型零件加工之效能与精度
◎ 龙门加工中心系列，广泛应用在航空、汽车、精密模具与零件加工工业，提供可靠性能的机械系统与多样选择性容易操作之软体界面，彻底实现高精度梦想。 |
|
| 机床规格及技术参数 |
| |
TXK18系列 |
TXK22系列 |
TXK27A系列 |
| 机型 |

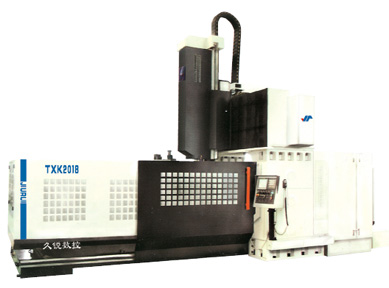

TXK2018 |
TXK2518 |
TXK3018 |
TXK3022 |
TXK4022 |
GM F3027A |
| 工作台 |
|
|
|
| 工作台(长度×宽度) |
2000×1400 |
2500×1400 |
3000×1400 |
3000 ×1800 |
4000×1800 |
3000×2300 |
| 工作台最大荷重(kg) |
8000 |
10000 |
12000 |
12000 |
16000 |
12000 |
| T型槽(槽数×槽宽×节距)(mm) |
7-22×200 |
9-22×200 |
11-22×200 |
| 加工范围 |
|
|
|
| 门宽(mm) |
1800 |
2200 |
2700 |
| X轴/Y轴Z/轴 行程（mm） |
2000×1800×900 |
2500×1800×900 |
3000×1800×900 |
3200×2200×1000 |
4200×2200×1000 |
3200×2700×1000 |
| 主轴端面至工作台面距离(mm) |
150-1050 |
310-1310 |
310-1310 |
| 进给系统 |
|
|
|
| CNC系统 |
FANUCOiMD系统 |
FANUCOi MD系统 |
FANUCOi MD系统 |
| X/Y/Z轴快速位移(mpm) |
12/12/10 |
12/12/10 |
12/12/10 |
12/12/10 |
| 最大切削进给速度(m/min) |
7 |
7 |
7 |
| 自动换刀系统（数控铣无此项） |
|
|
|
| 标准刀具数量(把) |
BT50/32 |
BT50/32 |
BT50/32 |
| 刀具最大刀径/长度 |
Φ110/300 |
Φ125/300 |
Φ125/300 |
| 刀具交换方式 |
气动 |
气动 |
气动 |
| 最大刀具重量(kg) |
18 |
18 |
18 |
| 精度 |
|
|
|
| 定位精度 JB |
0.02 |
0.02 |
0.025 |
0.025 |
0.03 |
0.025 |
| 重复精度 JB |
0.012 |
0.015 |
0.015 |
0.015 |
0.02 |
0.015 |
| 导轨形式 |
|
|
|
| X轴导轨 |
滚柱线轨 |
滚柱线轨 |
滚柱线轨 |
| Y轴导轨 |
滚柱线轨 |
滚柱线轨 |
滚柱线轨 |
| Z轴导轨 |
滚柱线轨 |
矩形线轨 |
矩形线轨 |
| 主轴系统 |
|
|
|
| 主轴规格(型号/安装直径) |
BT50/Φ190 |
BT50/Φ200 |
BT50/Φ200 |
ZF减速+皮带传动，
最高转速(rpm) |
6000 |
4000 |
4000 |
| 皮带传动铣头，最高转速(rpm) |
6000 |
4000 |
4000 |
| 主轴马达功率 |
22-26 |
22-26 |
22-26 |
| 空气压力 |
|
|
|
| 空气需求（kg/cm2） |
≥6 |
≥6 |
≥6 |
| 气源流量(mm3/min) |
≥0.5 |
≥0.5 |
≥0.5 |
| 机器规格 |
|
|
|
| 机器重量(综合)(kg) |
26 |
28 |
31 |
36 |
40 |
41 |
| 机械外形尺寸(长×宽×高)(mm) |
5400×4045×3870 |
6500×4045×3870 |
7500×4045×3870 |
7705×4650×4800 |
9900×4650×4800 |
7840×5150×4850 |
|
|
|
|
|
